Les Indices de Protection IP

Les Indices de Protection IPLaissez un commentaire

Tout savoir sur la protection liée à l’intrusion de corps solides et liquides ainsi qu’à l’étanchéité de votre produit.

Qu’est-ce que la norme IP ?

La norme IP est une norme internationale abrogée par la Commission électrotechnique internationale dans le but de calculer l’étanchéité des produits. La norme IP signifiant Indice de protection est parue en 1989 et a été utilisée par la norme européenne EN 60529 dans le but de classifier les degrés de protection procurés les matériels et produits électriques.

Comment se calcule l’Indice de Protection IP des produits électriques ?

L’indice de protection analysé pour chaque produit se traduit sous forme de nombre à deux chiffres, le premier allant de 0 à 6 et le second de 0 à 8 en France. Le premier chiffre calcule le niveau de protection du produit contre les corps solides, le second, quant à lui, représente le niveau de protection contre les corps liquides.

Nous allons dès à présent expliquer chaque chiffre ainsi que leur signification, que cela soit pour les corps solides ou le corps liquides.

Le 1er chiffre : Indice de protection contre les corps solides :

0  Ce chiffre indique que le produit n’est pas du tout protégé contre les corps solides.

1   Ceci indique que le produit est protégé contre les corps solides de plus de 50mm comme un contact involontaire de la main.

2  Le chiffre 2 indique une protection contre les corps solides supérieurs à 12.5mm, comme la taille d’un doigt de la main.

3  Ce quatrième indicateur traduit la protection du produit contre un corps solide supérieur à 2.5mm, comme le contact avec un outils ou une vis.

4  Indique une protection contre les corps de plus de 1mm comme un outils très fin ou un fils.

5 ⇒ Ceci signifie que le produit est protégé contre les poussières et les dépôts nuisibles.

6 ⇒ Ce dernier indicateur signifie que votre produit est totalement protégés par les corps solides et les poussières.

Le 1er chiffre est très important et vous permet d’être sûr de la résistance de votre produit face aux corps étrangers solides.

Le 2nd chiffre : Indice de protection contre les corps liquides :

0 ⇒ Ceci indique que votre produit n’est pas du tout protégé contre les corps liquides.

1 ⇒ Le chiffre 1 signifie que le produit en question est protégé contre les chutes verticales de gouttes d’eau comme pour les effets de condensation.

2 ⇒ Cet indicateur signifie que votre produit est protégé contre les chutes de gouttes d’eau à la verticale jusqu’à 15°.

3 ⇒ Ce quatrième indicateur assure une protection contre l’eau et la pluie jusqu’à 60° de la verticale.

4 ⇒ Le produit est protégé contre les projections de liquides dans toutes les directions.

5 ⇒ Cet indicateur signifie une protection du produit contre les projections d’eau à la lance dans toutes les directions.

6 ⇒ Le chiffre 6 signifie que le produit est totalement protégé contre les projections de masses d’eau importantes.

7 ⇒ Cet indicateur signifie que le produit est totalement protégé contre les effets d’immersion jusqu’à 1 mètre de profondeur pour une durée de 30 minutes.

8 ⇒ Ce dernier et plus important indicateur signifie que votre matériel est totalement protégé contre les effets d’immersion prolongée dans des conditions spécifiées et spécifiques.

Ce second chiffre concernant l’indice de protection IP est réservé à la protection contre les corps liquides de votre produit ou matériel électrique.

Cet indicateur de protection contre les corps solides et les corps liquides est présent sur tous les produits et matériels afin de vous assurer la possibilité d’utiliser ces produits dans certaines situations spécifiques et ainsi répondre totalement à vos besoins.

Index of Protection Protection against Solid Elements Protection against Liquid Elements
             0 Aucune protection Aucune protection
             1 Protection contre les éléments solides supérieurs à 50 mm d'épaisseur Protection contre les le depot d'eau comme la condensation
             2 Protection contre les éléments solides supérieurs à 12.5 mm d'épaisseur Protection contre les chutes d'eau à 15° de la verticale
             3 Protection contre les éléments solides supérieurs à 2.5 mm d'épaisseur Protection contre l'eau et la pluie à 60° de la verticale
             4 Protection contre les éléments solides supérieurs à 1 mm d'épaisseur Protection contre les projections de liquides dans toutes les directions
             5 Protection contre la poussière et les dépôts nocifs Protection contre les projections d'eau avec une lance à eau
             6 Protection totale contre tous les éléments solides et tous les types de poussière. Protection contre les projections d'une grande quantité d'eau
             7                                                      X Protection contre les effets d'une immersion jusqu'à 1 mètre pendant 30 minutes
             8                                                      X Protection complète contre les effets d'une immersion prolongée jusqu'à plus d'un mètre dans des conditions spécifiques.

Les produits répondant à cette norme proposés par Proteclight.

Proteclight, notre site de vente de produits de signalisation à destination des professionnels et particuliers vous propose une très large gamme de produits homologués et ayant été testé concernant la protection contre les corps solides et liquides. Voici un petit aperçu des produits analysés proposés sur notre site de vente en ligne.

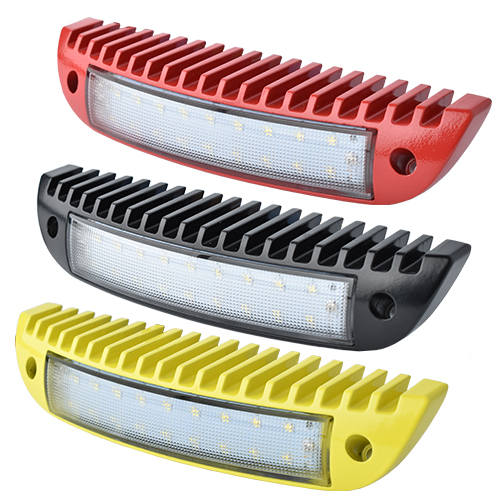

Eclairage de zone à LED :

Cet éclairage de zone à LED, disponible de couleur Noire, Jaune ou Rouge permet un éclairage sur plus de 60° pour une intervention réussie. Ce produit est composé de 18 LEDS blanches avec une puissance lumineuse de 1450 lumens.

Cet éclairage de zone est très résistant et étanche à la poussière et à l’immersion d’eau avec pour indice de protection IP68, l’indicateur maximum concernant la protection aux corps solides comme la poussière et à l’eau avec une possibilité d’immersion à plus d’1 mètre de profondeur.

Éclairage de zone LED

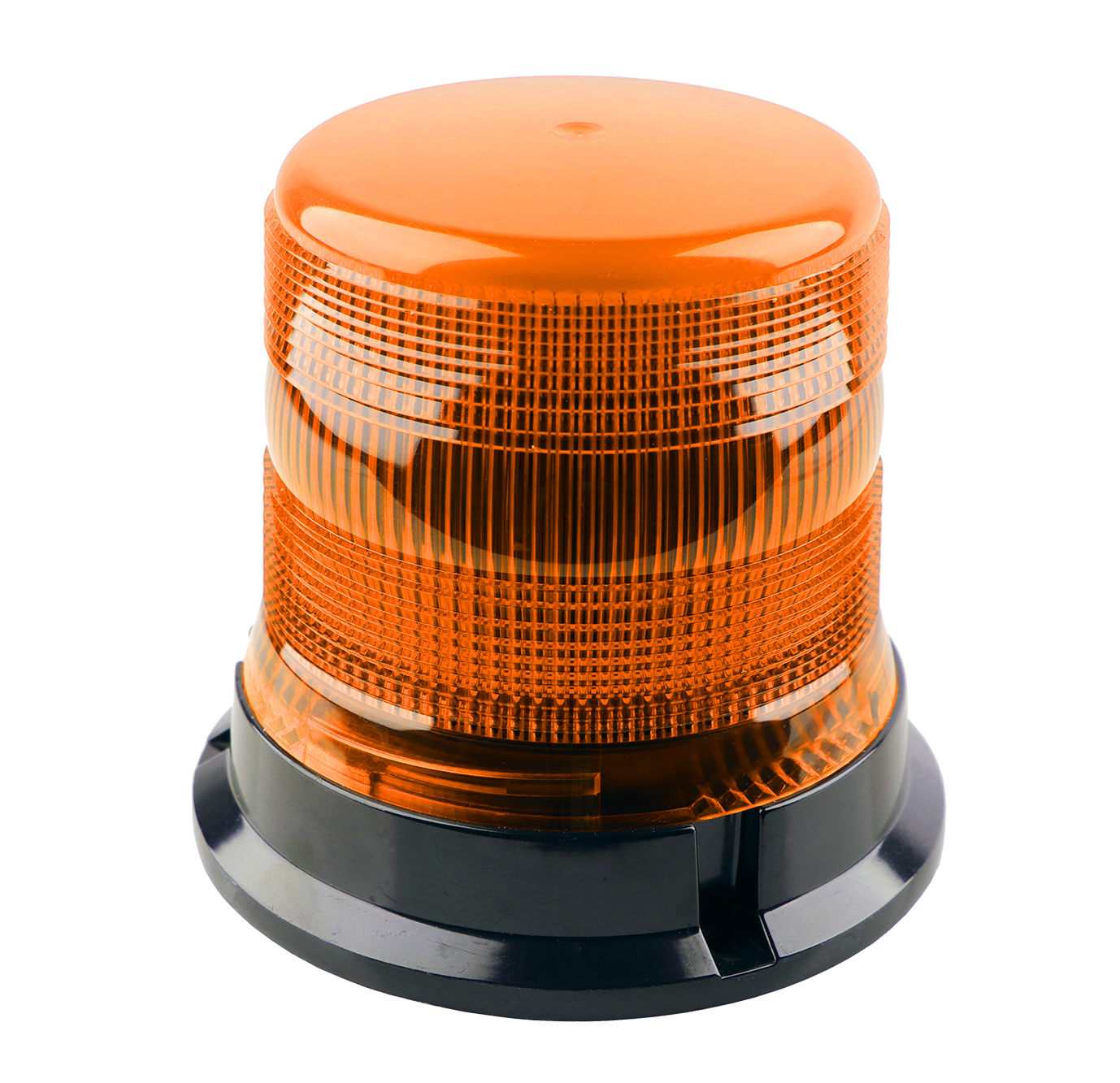

Gyrophare à LED 138mm :

Ce gyrophare mesurant 138mm de hauteur dispose d’une fixation ISO afin de le fixer directement sur le toit d’un véhicule ou sur divers supports adaptés. Ce gyrophare pour véhicule dispose de feux à 12 LEDS rotatives et flash et a une alimentation Bi-tension 12-24 Volts. Le cabochon de ce produit est en polycarbonate et sa base en aluminium. Ces deux composants permettent à ce gyrophare d’être protégé par tous les corps solides étrangers comme la poussière ainsi qu’à l’eau, avec une immersion possible jusqu’à 1 mètre de profondeur pendant 30 minutes avec pour indice de protection IP67.

Gyrophare LED 138mm

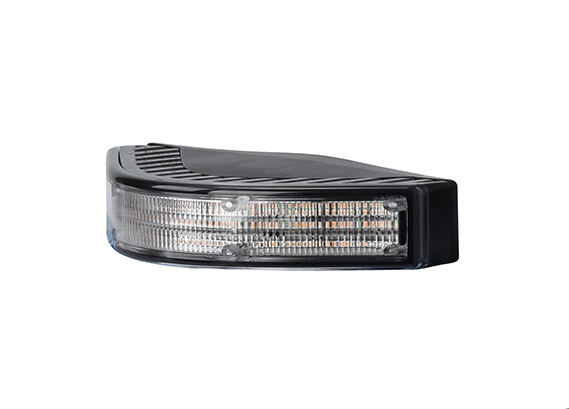

Feu de pénétration d’angle pour véhicule :

Ce feu de pénétration d’angle permet une signalisation de véhicule très performante grâce à son feu de 12 leds de couleur oranges ou bleues afin de s’adapter parfaitement à vos besoins de signalisation. Ce feu de pénétration d’angle a une angularité lumineuse de 135° et peut être additionné par quatre afin d’avoir une angularité lumineuse sur 360°, un sur chaque rebord du véhicule. Son alimentation électrique est Bi-tension 12/24 Volts pour une consommation moyenne de 0.6 Ampères. Son indicateur d’étanchéité aux matières solides et liquides est IP67, conférant à ce feu une étanchéité à tous types de poussière et à l’eau, avec une immersion possible jusqu’à 1 mètre de profondeur durant un lapse de temps de 30 minutes maximum.

Feu d'angle VPOWER

La plupart des produits proposés par Proteclight sont contrôlés afin d’analyser leur résistance à l’eau ainsi qu’à la poussière afin de vous présenter des produits fiables et durables dans le temps. L’indice de Protection IP est une norme obligatoire pour la majorité des produits de signalisation et dispositifs de sécurité.

La norme IP et Proteclight.

L’équipe Proteclight est très soucieuse de la qualité des produits qu’elle vous propose. C’est pourquoi un grand nombre de produit de signalisation électrique présentés sur notre site ont subi des contrôles d’étanchéité à l’eau et à la poussière afin de vous assurer une qualité et une durabilité sans failles.

N’hésitez plus et venez découvrir de nombreux produits totalement étanche à l’eau et à la poussière dans la rubrique de votre choix, afin d’avoir une signalisation lumineuse fiable, durable et efficace.
